مصارف المطبخ

لأخاديد الأرضية

يمكن تعديل ارتفاع الأخاديد لتسهيل التركيب وتحتوي على حواجز شبيكة قابلة للإزالة ومانعات مرور الروائح وأماكن التنظيف باستخدام الأنابيب وحاويات القمامة ما يتيج الوصول الكامل. وتكون الفتحات عمودية أو أفقية.

مثالية للمطابخ التجارية والصناعية، الأطعمة والأشربة، معالجة المواد الكيماوية، الصناعات الدوائية، المبنى الخارجي، أبنية مواقف السيارات والكراجات تحت الأرض وأكثر.

Floor Gully Vertical Outlet 150mm x 150mm



Floor Gully Horizontal Outlet 150mm x 150mm



45° Rodding Eye 150mm x 150mm



Horizontal Gully Vinyl Type 150mm x 150mm - GU1018



Vertical Gully Vinyl Type 150mm x 150mm

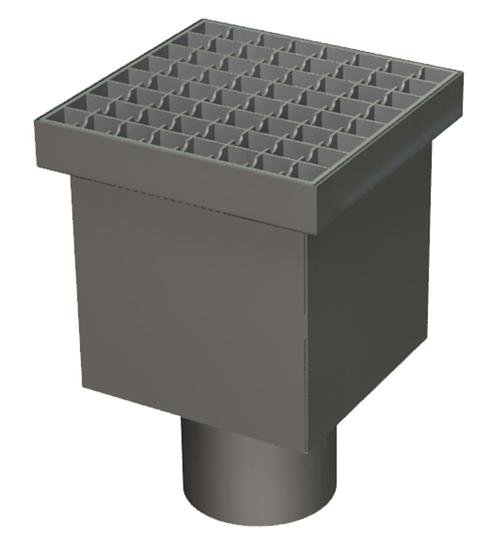

Vertical Floor Gully
Medium Duty VFGI

Medium Duty Vertical Outlet Gully (mm)
Grating Size	A	B	C	D	E	F	G
200mm x 200mm x 30mm	206mm	206mm	200mm	60mm - 100mm	75mm/110mm	176mm	30mm
300mm x 300mm x 30mm	306mm	306mm	300mm	100mm	75mm/110mm/160mm	276mm	30mm
400mm x 400mm x 30mm	406mm	406mm	300mm	100mm	110mm/160mm	376mm	30mm
450mm x 450mm x 40mm	456mm	456mm	300mm	100mm	110mm/160mm	426mm	30mm

Horizontal Floor Gully Medium Duty HFGI

Medium Duty Horizontal Outlet Gully (mm)
Grating Size	A	B	C	D	E	F	G
200mm x 200mm x 30mm	206mm	206mm	200mm	75mm - 100mm	75mm/110mm	176mm	30mm
300mm x 300mm x 30mm	306mm	306mm	300mm	100mm	75mm/110mm/160mm	276mm	30mm
400mm x 400mm x 30mm	406mm	406mm	300mm	100mm	110mm/160mm	376mm	30mm
450mm x 450mm x 40mm	456mm	456mm	300mm	100mm	110mm/160mm	426mm	30mm

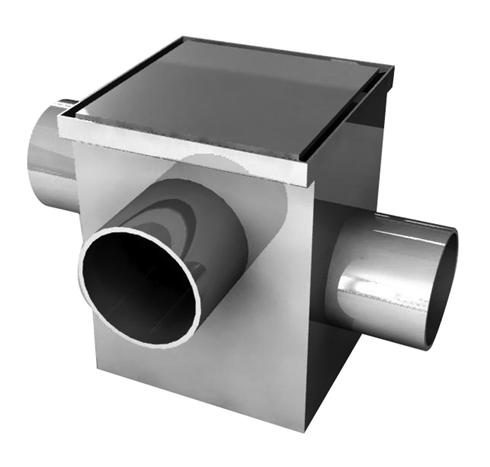

Floor Gully Double Inlet DiFGI


الأغطية
آجرية	صلبة



مواصفات المخطط التقني للأخاديد الإضافية
btn01	btn02
btn03	btn04
btn05	btn06

مصارف المطبخ

القنوات

تم تصميم قنوات التصريف مع انخفاض أساسي ومجموعة من نماذج الحواف لتتناسب مع كافة أنواع تشطيب الأرضيات. يتم توفير مثبتات وبراغي التسوية لتسهيل التركيب.

يوفر السطح الأملس الممتاز للستانليس ستيل يوفر الستانليس ستيل سرعة للتنظيف الذاتي للسوائل في التدرجات الضحلة جدا. تبلغ سرعة التنظيف الذاتي 0.75 م / ث. تتطلب السرعات الأقل من الرقم المذكور تنظيفا يدويا.

يعتمد عرض قنوات التصريف على منطقة التدفق تحت معدات أو أجهزة التفريغ ويجب أن يكون العرض الأدنى لها 200مم كليا لغسل القطع.

تصريف قناة الصرف الصحي نسبة لمعدل قدرة تدفق فتحة الأخدود.

تنخفض قدرات التصريف في كل من القنوات والأخاديد لدى نقل المياه التي تحوي المواد الصلبة. التدرجات النموذجية هي 1٪ (1: 100) للنفايات السائلة 2٪ (1.50) بالنسبة للمواد الصلبة التي تنقلها المياه.

تعتمد تفاصيل حواف القناة على تشطيب الأرضية، كأن تكون من البلاط، أوالراتنج أو الفينيل. يمكن يمكن تصميم القنوات لتعمل على الفينيل من جانب واحد والراتنج أو البلاط على الجانب الآخر.

للتطبيقات حيث من المتوقع وجود الأحمال الثقيلة و / أو الصدمة الحرارية، ويوصى باستخدام إطار توسيع حول المحيط.

يتم توفير إطار التوسيع بركائز ملحومة في المصنع لكافة النماذج.

	قنوات أفقية 1100

قنوات مودية 1001

	1000x200x1001	2000x200x1001	4000x200x1001	5000x200x1001
A	83mm	83mm	83mm	83mm
B	90mm	100mm	120mm	130mm
C	1004mm	2007mm	4012mm	5015mm
D	1054mm	2057mm	4162mm	5165mm
E	1098mm	2101mm	4016mm	5109mm
F	205mm	205mm	205mm	205mm
G	299mm	299mm	299mm	299mm

قنوات التصريف للدوش

تصنع ألولاين مجموعة من قنوات التصريف الأنيقة المقاومة للصدأ لتناسب الحمامات الحديثة والمناطق الرطبة العامة. مصنوعة من الفولاذ الدائم المقاوم للصدأ 304 ، وهي متوفرة في أطوال من 300مم إلى 1200مم مع أنماط رائعة قياسية للاختيار من بينها. نحن على يقين من أنك ستعجب بالجودة الشاملة والمظهر الجذاب لقنوات الدوش لدينا.

قنوات شبكات الصرف الصحي للأرضيات الخرسانية والأرضيات المبلطة. تم تزويدها بانخفاض أساسي بنسبة 1: 200 ، ولكن يمكن تصنيع قنوات بانخفاضات بنسبة 1: 100 أو انخفاضات أخرى محددة دون أي تكلفة إضافية. نوفر عمقا ثابتا للمناطق ذات العمق المحدد.

وهناك نسخة أقل تكلفة مع حنفية وحابسة الزجاجة بقياس 110مم وهو مناسب لمجالات المطابخ التي تتطلب الحد الأدنى من أقل من 1.0 لتر في الثانية المتغيرة.

نوع منفذ التصريف	- قنوات تصريف خطية
تشطيبات الأرضيات الملائمة	- الأرضيات المسطحة- الأرضيات المبلطة
زاوية المنفذ	- أفقي/عمودي
مواد الأغطية/المشابك	- الفولاذ غير القابل لصدأ
مواد جسم القناة	- الفولاذ غير القابل لصدأ

قناة تصريف أرضية 500 ايه في

شكل القناة- بلاط وفينيل الأرضية

القناة 90 درجة 18م×7م

تدرج عمق الأخاديد
الموقع	عمق الأخدود (D)
أ	60
ب	149
ج	183

مواصفات المخطط التقني للقنوات الإضافية
btn07	btn08

للحصول على المعلومات الشاملة وتعليمات التشغيل والمشورة مجانا نرجو التواصل مع ألولاين.
